一、工作原理

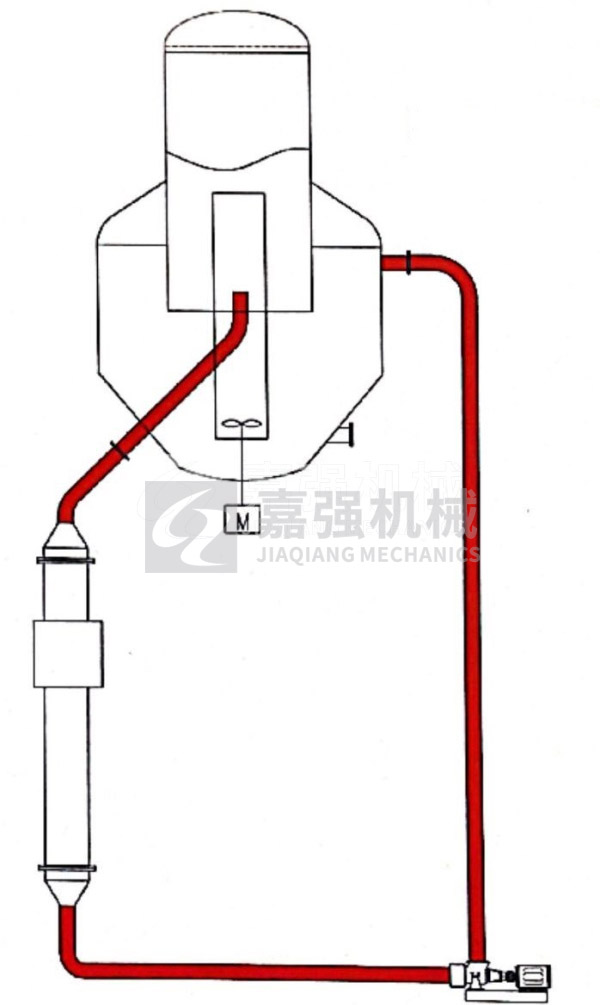

       DTB結晶器即導流筒加擋板結晶器，是一種晶漿循環式結晶器。器下部接有淘析柱，器內設有導流筒和筒形擋板，操作時熱飽和料液連續加到循環管下部，與循環管內夾帶有小晶體的母液混合后泵送至加熱器。加熱后的溶液在導流筒底部附近流入結晶器，并由緩慢轉動的螺旋槳沿導流筒送至液面。溶液在液面蒸發冷卻，達到過飽和狀態，其中部分溶質在懸浮的顆粒表面沉積，使晶體長大。在環形擋板外圍還設有一個沉降區。
       在沉降區內大顆粒沉降，而小顆粒則隨母液進入循環管并受熱溶解。晶體于結晶器底部沉入淘析柱。為使結晶產品的粒度盡量均勻，將沉降區來的部分母液加到淘析柱底部，利用水力分級的作用，使小顆粒隨溶液流回結晶器，結晶產品從淘析腿下部排出。
       結晶過程中，溶液的過飽和度、物料溫度的均勻一致性以及攪拌轉速和冷卻面積是影響產品晶粒大小和外觀形態的決定性因素。DTB結晶器采用了專用的攪拌槳，且溫度、攪拌槳轉速可調易實現系統自控制，以適應各種物料結晶要求。
二、設備特點
       1）是一種典型的晶漿內循環式結晶器；
       2）具有良好的流體動力學效果；
       3）開發了專用螺旋漿，實現了高效內循環，而幾乎不出現二次晶核；
       4）很少出現內壁結疤現象；
       5）用于藥廠可滿足GMP要求；
       6）晶漿過飽和度均勻，粒度分布良好，實現了高效率；
       7）能耗低；
       8）可安裝淘洗腿實現連續生產操作；
       9）可進行冷卻結晶，也可用于真空蒸發冷卻結晶。
       10）轉速低，調控容易,適用性強,運行可靠，故障少。
三、應用范圍
       操作方法：連續結晶、間歇結晶
       結晶方法：水冷卻結晶、蒸發結晶、冷凍結晶、真空結晶
