一、工作原理

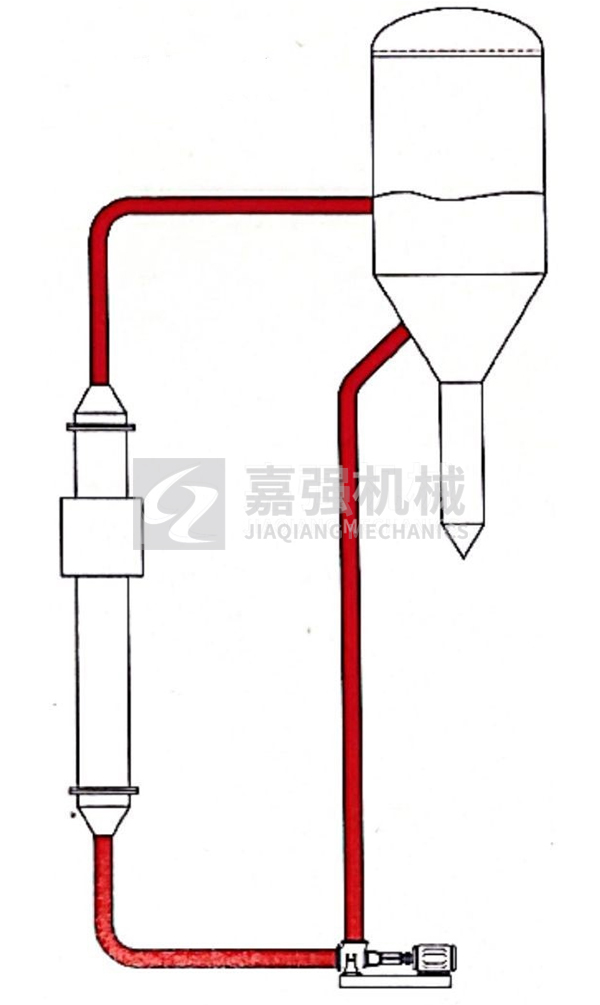

       FC型結晶器也稱為強制循環結晶器，它由加熱室、蒸發結晶室、上下循環管組成。通過一臺強制循環軸流泵，液體在列管中循環，在高于正常液體沸點壓下加熱至過熱，進入蒸發結晶室后，液體的壓力迅速下降導致部分液體閃蒸或迅速沸騰，蒸發產生的二次蒸汽進入下一效蒸發器加熱或進入冷凝器冷凝。過飽和濃縮液則在結晶室底部實現鹽晶和清液有效分離。
二、設備特點
       這種結晶器一般用于對晶體粒度要求不高，或者是晶體容易生長的的場合，具有結構簡單、容易操作的特點。例如氯化鈉、氯化銨、硫酸鈉、硫酸銨等的蒸發結晶。晶體粒度不大，大約在 0.15 - 0.3mm 。
       設計人員在結構設計上要注意的是蒸發結晶室的位置要比加熱室的位置高，以保證換熱管上管口不沸騰，換熱管內不會有結晶析出，不會產生堵管現象。其次上循環管管內流速要小于1m/s，下循環管內流速可按1.3m-1.5m/s進行設計。其目的是加熱后的溶液進蒸發結晶室時，受真空度的影響，上循環管內會有氣泡產生，為防止突沸，管徑要略大于下循環管。
       晶體生長的區域在結晶分離器的下端。結晶器底部一般會配置晶體淘洗器。結晶器在設計的時候要選擇合適的循環進料方式避免晶體破碎或磨損器壁、要考慮循環料液的防短路措施、晶體有足夠生長空間。
       FC型結晶器可以搭配MVR技術組成MVR強制循環蒸發結晶器，具有優越的節能效果，對降低生產成本具有很好的利用價值。
三、應用范圍
       操作方法：連續結晶、間歇結晶
       結晶方法：水冷卻結晶、蒸發結晶、冷凍結晶、真空結晶
