一、適用范圍

單效真空濃縮器可廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮，特別適用于熱敏性物料（例如中藥水煎汁、中藥醇液、果汁等液體）在真空條件下進行低溫濃縮得到高比重的浸膏，且有效率高,浸膏損耗少,消沫性好,加熱管不易結垢,安裝高度低,投資少的優點。

二、設備組成

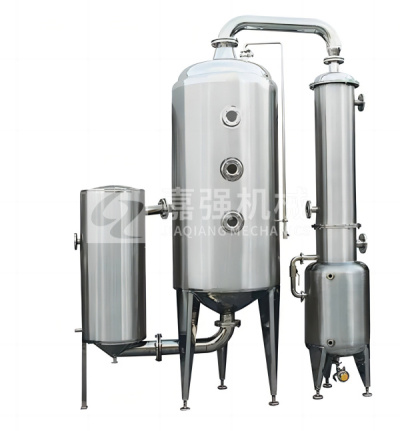

單效濃縮器主要由列管式加熱器、蒸發室、循環管、冷凝器、受液罐及其他附屬設備所組成。

加熱器為單層列管式，管程介質為料液，殼程介質為蒸汽，外設保溫層，保溫材料采用巖棉。蒸發室上部為雙層結構，下部為三層結構，通過循環管與加熱器管程連通，加熱器與蒸發器之間設切斷閥。

三、工作原理

料液在加熱器的管內被加熱至沸點后，部分水汽化，使熱能轉換為向上運動的動能；同時由于加熱管內汽液混合物和循環管中未沸騰的料液之間產生了重度差，在膨脹動能和重度差的誘導下，產生了料液的自然循環，料液受熱量愈多，沸騰愈好，其循環速度也就愈大。由于是在真空作用下蒸發，其料液的蒸發溫度可以控制在70℃以下，蒸發出的二次蒸汽經除沫和冷凝器冷凝后進入受液罐。蒸發室內的料液經離心旋轉后，沿外循環管回到加熱器的下部，進行再循環蒸發，如此循環加熱蒸發除去大部分水份后關閉上下循環管碟閥,由夾套加熱濃縮成高比重的浸膏。

四、技術參數
